El actuador de yugo escocés de servicio pesado, es un tipo de actuador neumático de pistón de carrera angular, el diseño del actuador neumático de tipo yugo es delicado y compacto, sólido y duradero, adecuado para válvulas de bola, válvulas de mariposa, válvulas de tapón y otras válvulas aplicables al ángulo de 90 ° del control de la interrupción o el control de regulación.
1. Introducción del producto
Los actuadores de yugo escocés automatizan principalmente las operaciones de la válvula. Convierten el movimiento lineal en movimiento de rotación de manera eficiente. El mecanismo básico de yugo escocés consiste en un bloque deslizante que se mueve dentro de un yugo fijo. Esta interacción entre el bloque deslizante y el yugo es crucial para la operación del actuador. A medida que el pistón se mueve, empuja el bloque deslizante a lo largo del yugo, creando un movimiento rotacional. Este diseño permite una actuación suave y controlada.
2. Parámetro del producto (especificación)
Modelo: serie JHD
Torque de salida del extremo de primavera: 424n.m - 81421n.m
Estructura: yugo escocés
Aplicación: válvula de bola, válvula de mariposa, válvula de enchufe y otras válvulas
Presión de suministro de aire: 3 - 8 bar
Material de cilindro: acero al carbono
Material del cuerpo central: hierro dúctil o acero al carbono
Control de la fuente de aire: a través del aire comprimido filtrado, no es necesario lubricar el aceite, el aceite debe adaptarse a NBR en condiciones lubricadas.
Temperatura ambiente aplicable:
Estándar -20 ℃ ~ 80 ℃
Baja temperatura -40 ℃ ~ 80 ℃
Alta temperatura -15 ℃ ~ 150 ℃
Estándar de la brida: ISO 5211
Gire la carrera: 90 ° (+/- 5 °)
Vida útil: según EN 15714-3
3. Características del producto
Escocés yugo actuador neumático Doble actuación JHD2E0410ys tiene las características a continuación:
● Estructura: Tipo de retorno de resorte de yugo escocés de servicio pesado.
● Baja fricción, larga vida útil según EN 15714-3.
● Aplicado a válvulas de carrera angular, válvulas de bola, válvulas de mariposa, válvulas de enchufe y otras válvulas.
● Montaje de brida de acuerdo con ISO 5211.
● Recubrimiento de superficie de acero dúctil o acero dúctil de alta calidad por pintura.
● Certificado obtenido: ATEX, EAC, CE, SIL3, ISO9001: 2015 Certificado.
● Productos de alta gama, excelente calidad, sistema de certificación completo.
● Todos los productos en la fábrica se someten a una prueba rigurosa, cada individuo está marcado con código de seguimiento para una identificación rápida y un servicio de seguimiento completo.
● Modular funcional: modular neumático, modular de resorte, una unidad de carcasa modular, etc., todos los módulos se pueden ensamblar y reemplazar entre sí; hacer que el producto sea más estable en rendimiento y más fácil de mantener.

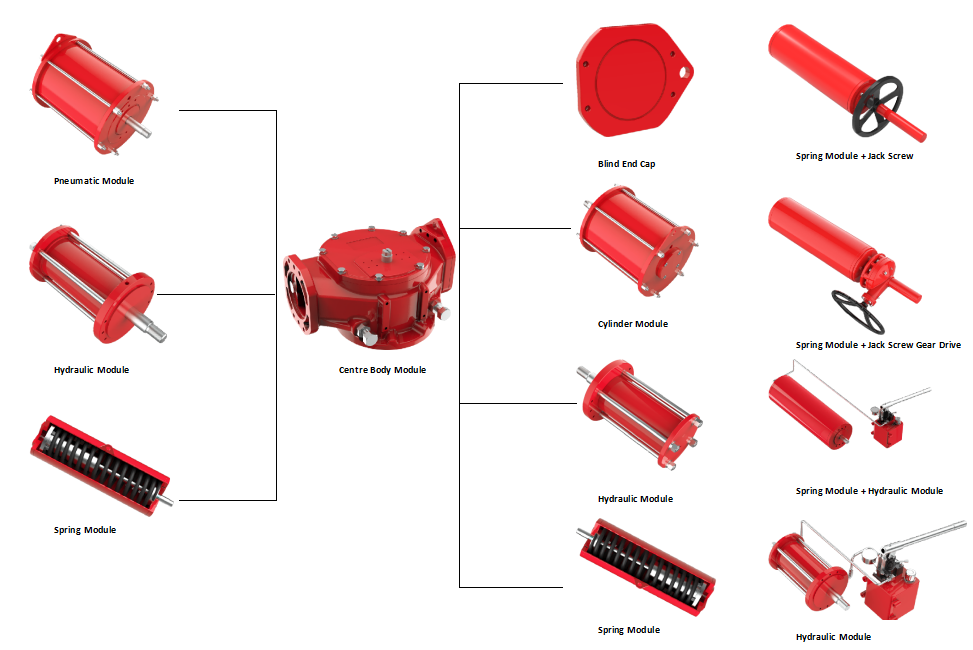

4. Opción Module
Preguntas frecuentes
P: ¿Es usted un fabricante o una empresa comercial?
R: Somos un fabricante que se ha especializado en actuadores neumáticos y operadores de engranajes durante más de 20 años, en Taizhou, provincia de Zhejiang, China.
P: Si estoy interesado en su actuador de yugo escocés de servicio pesado, ¿cuándo puedo recibir su cita?
R: Todas sus consultas serán respondidas dentro de las 24 horas.
P: ¿Puede producir de acuerdo con los dibujos técnicos del cliente?
R: Sí, ofrecemos un servicio de personalización personalizado.
